ASTM A387 / ASME SA387 Grade 22 Classe 2 : Le guide définitif pour l'acier pour appareils sous pression à haute -température
ASTM A387 / ASME SA387 Grade 22 Classe 2est une plaque d'acier alliée de qualité supérieure contenant 2,25 % de Cr et 1,0 % de Mo, conçue pour un service à température élevée-et à haute-pression dans les chaudières et les récipients sous pression. En tant que grade de résistance supérieure-de l'A387 Gr.22, il présente une excellente résistance au fluage, à l'oxydation et à la corrosion, ainsi qu'une bonne soudabilité par rapport à la classe 1. Il est largement adopté dans les industries mondiales du pétrole et du gaz, de la pétrochimie et de la production d'électricité pour les composants critiques fonctionnant à une température de service maximale allant jusqu'à 600 degrés (1 112 degrés F). Ce guide couvre les spécifications officielles, les propriétés mécaniques et chimiques, les équivalents inter-normes, les applications typiques et les directives de fabrication conformes aux normes ASTM et ASME.
1. Aperçu standard et définition de base
1.1 Normes régissant
ASTMA387/A387M : Spécification standard pour les plaques d'acier en alliage de chrome-molybdène pour appareils à pression.
ASME SA387 / SA387M: Norme équivalente à l'ASME Boiler and Pressure Vessel Code (BPVC), entièrement interchangeable avec ASTM A387 pour les applications industrielles.
Numéro UNS: K21590 (identification universelle des matériaux pour une traçabilité globale).
1.2 Distinction de niveau et de classe
22e année : Spécifie une composition chimique nominale de 2,25 % de chrome et 1,0 % de molybdène, offrant de meilleures performances à haute -température que le grade 11 (1,25 % de Cr, 0,5 % de Mo).
Classe 2: Nécessite obligatoireNormalisé et trempé (N&T)traitement thermique, offrant une résistance à la traction et une limite d'élasticité plus élevées que la classe 1 (pas de N&T obligatoire).
Numéro ASME P-: P5 (défini dans l'ASME Section IX pour la qualification des procédures de soudage des aciers Cr-Mo).

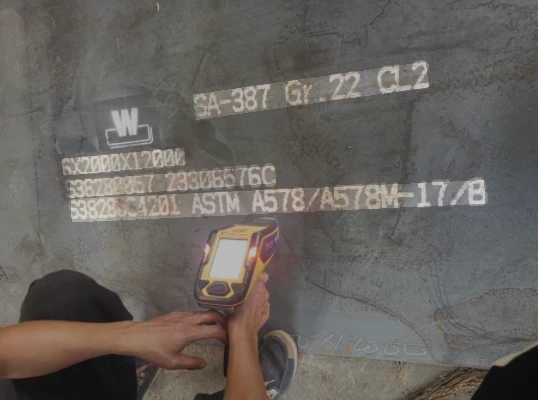

2. Composition chimique (% en poids)
Un contrôle chimique strict garantit des performances stables à haute température. Les valeurs ci-dessous s'appliquent àanalyse thermique (échantillon en poche)etanalyse du produit (plaque finie).
| Élément | Carbone (C) | Manganèse (Mn) | Silicium (Si) | Phosphore (P) | Soufre (S) | Chrome (Cr) | Molybdène (Mo) |
|---|---|---|---|---|---|---|---|
| Min. | 0.05 / 0.04 | 0.30 / 0.25 | - | - | - | 2.00 / 1.88 | 0.90 / 0.85 |
| Max. | 0.15 | 0.60 / 0.66 | 0.50 | 0.035 | 0.035 | 2.50 / 2.62 | 1.10 / 1.15 |
Formule d'équivalent carbone: Ceq=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15
Fonctions clés des éléments en alliage:
Chrome (2,00 à 2,50 %) : forme un film d'oxyde protecteur dense pour améliorer la résistance à l'oxydation et la résistance générale à la corrosion, adapté aux gaz acides et aux environnements de travail à haute -température.
Molybdène (0,90–1,10 %) : améliore considérablement la résistance au fluage et la résistance à l'attaque de l'hydrogène à 400–600 degrés, évitant ainsi une défaillance prématurée sous des températures et des pressions élevées à long terme.
3. Propriétés mécaniques (température ambiante)
Tous les tests mécaniques sont effectués conformément à la norme ASTM A370. La comparaison entre la classe 2 et la classe 1 est répertoriée ci-dessous à titre de référence.
| Propriété | Unité | Classe 2 | Classe 1 (Référence) |
|---|---|---|---|
| Résistance à la traction | MPa (ksi) | 515–690 (75–100) | 415–585 (60–85) |
| Limite d'élasticité minimale (décalage de 0,2 %) | MPa (ksi) | 310 (45) | 205 (30) |
| Allongement (longueur de calibre 50 mm) | % | Supérieur ou égal à 18 | Supérieur ou égal à 18 |
| Réduction de la superficie (spécimen rond) | % | Supérieur ou égal à 45 | Supérieur ou égal à 40 |
| Dureté Brinell typique (HB) | - | 130–170 | 140–200 |
Traitement thermique obligatoire: Normalisé à 890-950 degrés (refroidissement par air), puis trempé à 650-720 degrés (refroidissement par air). Ce processus équilibre la résistance mécanique et la ténacité du matériau.
Essai d'impact : Un test d'impact Charpy V-Notch (CVN) est requis à-52 degréspour vérifier la-ténacité à basse température.
4. Notes équivalentes mondiales
Vous trouverez ci-dessous des qualités équivalentes reconnues au niveau international avec une composition chimique et des propriétés mécaniques adaptées pour une substitution technique.
| Système standard | Note équivalente | Région |
|---|---|---|
| EN 10028-2 / DIN 17155 | 10CrMo9-10 (1,7380) | Europe, Allemagne |
| BS 622 | 622-515B | Royaume-Uni |
| JIS G3103 | SCMV4 | Japon |
| GB/T 713 | 12Cr2Mo1R | Chine |
| AFNOR | 10CD9-10 | France |
| GOST | 10KH2M | Russie |
| Norme SS | SS2218 | Suède |
Rappel important: Lors du remplacement de matériaux, vérifiez toujours que le matériau est fourni dansÉtat de classe 2 (N&T). La plupart des qualités équivalentes ne fournissent que des produits de classe 1 avec une résistance mécanique inférieure.
5. Avantages clés et caractéristiques de performance
Haute-résistance au fluage de température : Maintient la stabilité structurelle sous-température et pression élevées à long terme, température de fonctionnement maximale jusqu'à 600 degrés.
Excellente résistance à l'oxydation et à la corrosion : Résiste au tartre et à la corrosion dans les environnements de vapeur-à haute température, d'hydrogène et de gaz acide.
Soudabilité fiable : Compatible avec les procédés de soudage à faible-hydrogène. Un préchauffage et un traitement thermique appropriés après-soudage peuvent prévenir efficacement les fissures à froid lors du soudage.
Haute résistance-à-rapport poids: Une limite d'élasticité plus élevée permet une conception de plaques plus fines pour les récipients sous pression, ce qui permet d'économiser le coût des matériaux et le poids total de l'équipement.
6. Applications industrielles
Cette plaque d'acier alliée au Cr-Mo est principalement utilisée pour les équipements critiques à haute-température et haute-pression :
Pétrochimie et Raffinerie: Réacteurs d'hydrocraquage, reformeurs catalytiques, séparateurs chauds, fûts de coke, cuves sous pression de service hydrogène.
Production d'énergie: Fûts de chaudières, collecteurs de surchauffeurs, échangeurs de chaleur industriels.
Pétrole et gaz : Séparateurs haute pression onshore et offshore-, réservoirs de stockage de GPL, systèmes de tuyauterie de service acide.
Industrie chimique : Convertisseurs d'ammoniac, unités de récupération de soufre, équipements d'échange thermique à haute-température.
7. Spécifications du produit et contrôle qualité
7.1 Plage de dimensions
Épaisseur : 6 mm – 300 mm
Largeur : 1000 mm – 4500 mm
Longueur : 3000 mm – 18 000 mm
Forme du produit : Tôles d'acier laminées à chaud (HR), pièces découpées sur mesure
7.2 Assurance qualité et tests
Tests par ultrasons (UT) : Inspecté selon ASTM A435 / A578 pour éliminer les défauts internes.
Test d'impact à basse-température : test Charpy V-Notch à -52 degrés.
Certification tierce- : disponible avec les certifications SGS, TUV, BV et Lloyd's Register pour l'approbation mondiale des projets.
8. Directives de soudage et de fabrication
Suivez les exigences ci-dessous pour éviter la fissuration du matériau et respectez les codes ASME BPVC :
Température de préchauffage: 150-250 degrés. Un préchauffage plus élevé est requis pour les plaques de plus de 25 mm d'épaisseur.
Métal d'apport de soudage: AWS E8018-B2 pour SMAW ; EB3 / FB3 pour SAW, correspondant à la composition chimique Cr-Mo.
Traitement thermique post-de soudure (PWHT): Maintenir à 680–710 degrés, 1 heure par épaisseur de plaque de 25 mm (temps de maintien minimum : 2 heures) pour soulager les contraintes résiduelles.
Découpe thermique: Découpe au laser ou au plasma avec préchauffage de 150 à 200 degrés pour éviter les fissures des bords.
9. Foire aux questions (FAQ)
Q1 : Quelle est la température maximale de service continu pour l’A387 Gr.22 Cl.2 ?
R : La température maximale atteint 600 degrés (1112 degrés F). Pour un fonctionnement sûr à long-terme, il est recommandé que la température de service continu ne dépasse pas 550 degrés.
R : Ils sont interchangeables pour la plupart des conditions de travail. L'A387 Gr.22 Cl.2 contient une teneur plus élevée en chrome et en molybdène, offrant de meilleures performances à haute -température.
Q3 : A387 Gr.22 Cl.2 est-il identique au 10CrMo9-10 ?
R : Oui. La norme EN/DIN 10CrMo9-10 est le grade équivalent direct avec des propriétés chimiques et mécaniques constantes.
Conclusion
ASTM A387 / ASME SA387 Grade 22 Classe 2est une référence en acier-pour récipients sous pression à haute température dans l'industrie sidérurgique mondiale. Combinant une résistance exceptionnelle au fluage, une résistance à l'oxydation et une soudabilité stable, il est entièrement conforme aux normes internationales ASTM et ASME. Avec des qualités équivalentes à toutes les normes largement reconnues, il reste le matériau préféré des ingénieurs, des fabricants et des équipes d'approvisionnement pour les projets critiques d'équipements sous pression à haute température-dans le monde entier.

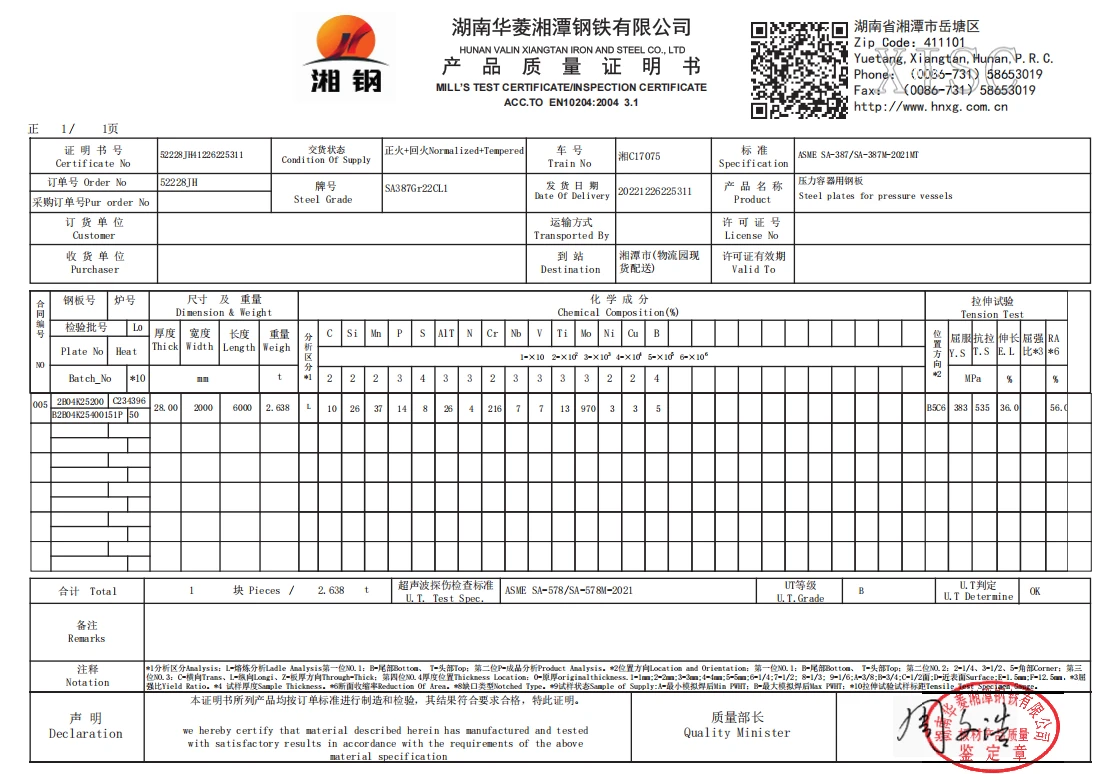

Pour des devis détaillés, des rapports d'essais de matériaux (MTR) ou des services de traitement personnalisés, veuillez contacter des fournisseurs d'acier A387 Gr.22 Cl.2 professionnels et qualifiés.
