Quelle est la différence entre le SA 516 GR 70 et le SA 283 GR C ?Si vous achetez des tôles d'acier au carbone pour un projet industriel, c'est une question cruciale.
SA 516 GR 70est un acier de qualité pour récipients sous pression conçu pour un service à haute-résistance et basse-température, tandis que le SA 283 GR C est un acier de construction général pour les applications à résistance modérée-. Choisir la mauvaise qualité peut compromettre la sécurité, augmenter les coûts ou entraîner des retards dans le projet.
ÀAcier GNEE, l'un des principaux fabricants et exportateurs chinois avec plus de 18 ans d'expérience dans les produits en acier au carbone, nous sommes spécialisés dans la fourniture de plaques SA 516 GR 70 et SA 283 GR C à des clients dans 150+ pays. Dans ce guide complet, nous décomposons tout ce que vous devez savoir sur ces deux qualités d'acier ASME.
Qu'est-ce que SA 516 GR 70 ?
SA 516 GR 70est une qualité de tôle d'acier au carbone spécifiée sousASME SA-516 / ASTM A516, la norme industrielle pourAcier de qualité pour récipients sous pression (PVQ). Cette qualité est spécialement conçue pour être utilisée dans les récipients sous pression soudés et les chaudières fonctionnant dans des environnements de service à température modérée à basse-où la ténacité des entailles est d'une importance cruciale.
Qu’est-ce que SA 283 GR C ?
SA 283 GR Cest une nuance de tôle d'acier au carbone définie sousASME SA-283 / ASTM A283, une spécification pour les tôles d'acier au carbone à résistance faible et intermédiaire de qualité structurelle. Contrairement au SA 516 GR 70, conçu pour le confinement de la pression, le SA 283 GR C est conçu pour les applications structurelles générales où une résistance modérée et une excellente soudabilité sont suffisantes.
SA 516 GR 70 vs SA 283 GR C – Comparaison de la composition chimique
| Élément | SA 516 GR 70 (Max / Portée) | SA 283 GR C (Max / Portée) |
|---|---|---|
| Carbone (C) | 0,27 % – 0,31 % (varie selon l'épaisseur) | Inférieur ou égal à 0,24% |
| Manganèse (Mn) | 0.85% – 1.20% | Inférieur ou égal à 0,90% |
| Silicium (Si) | 0.15% – 0.40% | Inférieur ou égal à 0,40% |
| Phosphore (P) | Inférieur ou égal à 0,025% | Inférieur ou égal à 0,035% |
| Soufre (S) | Inférieur ou égal à 0,025% | Inférieur ou égal à 0,040% |
| Cuivre (Cu, min lorsque spécifié) | - | Supérieur ou égal à 0,20% |
Carbone plus élevé dans SA 516 GR 70.L'augmentation de la teneur en carbone (jusqu'à 0,31 % contre . 0.24 % maximum pour le SA 283 GR C) confère au SA 516 GR 70 sa résistance et sa dureté supérieures. Cependant, cela le rend également plus sensible aux procédures de soudage, nécessitant un contrôle thermique plus minutieux.
Manganèse supérieur dans SA 516 GR 70.Du manganèse (0,85 à 1,20 %) est ajouté au SA 516 GR 70 pour améliorer la ténacité, en particulier à basse température, et pour améliorer la réponse de l'acier au traitement thermique. La teneur plus faible en manganèse du SA 283 GR C (inférieure ou égale à 0,90 %) reflète sa conception pour un usage structurel général plutôt que pour exiger un service à basse -température.
Contrôles P et S plus stricts dans SA 516 GR 70.Le phosphore et le soufre sont contrôlés selon des limites plus strictes (0,025 % max chacun) dans le SA 516 GR 70 par rapport au SA 283 GR C (P 0,035 % max, S 0,040 % max). Cela réduit le risque de fragilisation et améliore la soudabilité pour les applications sous pression-.
SA 516 GR 70 vs SA 283 GR C – Comparaison des propriétés mécaniques
| Propriété | SA 516 GR 70 | SA 283 GR C |
|---|---|---|
| Limite d'élasticité (min.) | 260 MPa (38 ksi) | 205 MPa (30 ksi) |
| Plage de résistance à la traction | 485 à 620 MPa (70 à 90 ksi) | 380 à 515 MPa (55 à 75 ksi) |
| Allongement (min, 200 mm/8 po.) | 17% | 20% |
| Allongement (min, 50 mm/2 po.) | 21% | 23% |
| Traitement thermique | Normalisé (pour les plaques épaisses) | Tel que-roulé |
| Tests d'impact | Requis pour le service-à basse température | Pas obligatoire |
SA 516 GR 70 Équivalents
| Standard | Note équivalente |
|---|---|
| ASTM (États-Unis) | A516, année 70 |
| FR (Europe) | P355GH (EN 10028-3) |
| DIN (Allemagne) | HIII/17Mn4 |
| BS (Royaume-Uni) | BS1501-224-490A/B |
| JIS (Japon) | SGV480 |
| OIN | P295GH |
SA 283 GR C Équivalents
| Standard | Note équivalente | Remarques |
|---|---|---|
| ASTM (États-Unis) | A283 Catégorie C | Spécification identique |
| FR (Europe) | S235JR (EN 10025-2) | Limite d'élasticité très proche (235 MPa) |
| JIS (Japon) | SS400 | Acier de construction-à usage général similaire |
| GB/T (Chine) | Q235B | Norme chinoise sur l'acier au carbone structurel |
| OIN | Fe360B | Ancienne désignation ISO |
SA 516 GR 70 vs SA 283 GR C – Applications et cas d'utilisation industrielle
Choisir entreSA 516 GR 70 et SA 283 GR Crevient à comprendre les exigences opérationnelles de votre projet. Ces deux grades sontnon interchangeableen raison de différences significatives en termes de résistance, de ténacité et d'acceptation du code.
Où utiliser SA 516 GR 70
SA 516 GR 70 est le matériau de choix poursécurité-critique, applications contenant de la pression-où un échec pourrait avoir de graves conséquences :
Appareils à pression :Réacteurs, séparateurs, accumulateurs et tours de distillation dans les raffineries de pétrole et les usines chimiques
Chaudières :Fûts à vapeur, enveloppes de chaudières et composants de générateurs de vapeur à récupération de chaleur
Réservoirs de stockage de gaz sous pression :Sphères et balles de stockage de GPL, propane et butane

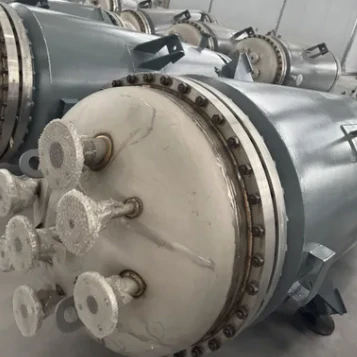

Échangeurs de chaleur :Échangeurs de chaleur de type calandre-et-à tubes et à plaques-dans les services pétrochimiques
Composants de pression nucléaire :Réservoirs sous pression et structures de confinement des réacteurs
Hydroélectricité :Conduites d'eau-haute pression et composants de turbine
Où utiliser SA 283 GR C
SA 283 GR C est le choix économique pourapplications non-critiques, de force modérée-:
Construction de bâtiments :Poutres structurelles, colonnes et cadres de support
Ponts et infrastructures :Tabliers de pont, construction d'autoroutes et composants de viaducs
Réservoirs de stockage-basse pression :Réservoirs atmosphériques ou basse-pression pour l'eau, l'huile ou les produits chimiques (service non-pressurisé)
Fabrication générale :Bâtis de machines, bases d'équipement et assemblages structurels soudés
Construction navale :Plaques de coque, structures de pont et composants marins non-critiques
Le SA 283 GR C peut-il être remplacé par le SA 516 GR 70 ?
Non.Remplacer le SA 283 GR C par le SA 516 GR 70 dans une application sur un récipient sous pression compromettrait la sécurité et violerait les exigences du code ASME. À l’inverse, l’utilisation du SA 516 GR 70 pour une simple application structurelle serait inutilement coûteuse. Chaque niveau possède son domaine de conception spécifique-qui ne se chevauche pas.
Conclusion
Comprendre ledifférence entre SA 516 GR 70 et SA 283 GR Cest essentiel au succès de la sélection des matériaux. Le SA 516 GR 70 est un acier pour récipients sous pression normalisé à haute résistance avec une ténacité supérieure à basse température, des tests d'impact obligatoires et une acceptation du code ASME pour les applications contenant des pressions critiques. Le SA 283 GR C est un acier de construction laminé-économique, en tant que-avec une résistance inférieure mais une excellente soudabilité, adapté à la construction à usage général-et au service non critique à basse-pression-.
Besoin d'aide pour choisir entre le SA 516 GR 70 et le SA 283 GR C pour votre prochain projet ?
L'équipe technique expérimentée de GNEE Steel est prête à vous aider avec des recommandations de matériaux, des devis compétitifs et un approvisionnement fiable.Contactez-nous dès aujourd’hui pour une consultation et un devis gratuits – remplissez simplement le formulaire ci-dessous ou envoyez-nous un e-mail directement !
Quelle est la différence entre le SA 516 GR 70 et le SA 283 GR C ?
Le SA 283 GR C est un acier à faible teneur en carbone avec une résistance modérée destiné à des fins structurelles générales, tandis que le SA 516 GR 70 est un acier normalisé avec une résistance à la traction plus élevée pour les récipients sous pression fonctionnant à des températures modérées et inférieures.
Qu'est-ce que le matériau SA 283 Grade C ?
ASME SA 283 GR C est untôle d'acier à faible-carbone avec une teneur maximale en carbone de 0,24 %, conçu pour une résistance à la traction modérée et une excellente soudabilité dans les récipients sous pression et les applications structurelles. Sa composition chimique est contrôlée pour minimiser les impuretés, garantissant une bonne formabilité et une bonne résistance à la fragilité.
Quelle est la différence entre SA 516 70 et SA515 GR 70 ?
Le SA-516-70 a généralement une résistance à la traction plus élevée que le SA515 GR 70.. Applications : SA-516-70 est couramment utilisé pour les récipients sous pression où un service à température modérée et inférieure est requis. SA515 GR 70 est utilisé pour les applications de service à température intermédiaire et supérieure.
Qu'est-ce que le matériau SA 516 Grade 70 ?
Les produits en tôle d'acier ASTM A516-70 et ASME SA516-70 sont fabriqués à partir deaciers au carbone-manganèseet produit selon les normes de qualité des récipients sous pression(PVQ) telles que définies dans ASTM A20/ASME SA20.
À quoi est équivalent le SA 283 C ?
Présentation de SA 283 GR C et de ses équivalents
Des équivalents commeASTM A283 Grade C (spécifications identiques), EN 10025 S235JR (acier de construction européen) et IS 2062 E250 (norme indienne)offrent une résistance et une soudabilité comparables pour des utilisations similaires.
Quel est le matériau équivalent pour l’A516 GR 70 ?
Les équivalents courants incluentASME SA516 GR 70, EN 10028 P355GH et BS1501 224-490 A & B, adapté à des applications similaires de récipients sous pression.
